1、概述

裝卸站主要完成對帶有電解質的導桿組的上鏈和新陽極炭塊的下鏈。主要由托盤行走小車、下料溜槽、大梁立柱、定位裝置、導桿橫向縱向居中裝置、鐘罩打開裝置、行走軌道等組成。主要工位有裝站工位（初始位）、卸站工位、翻轉工位、（拖車）卸電解質工位、（ 拖車）裝新陽極炭塊工位。 系統的控制包括氣動系統及含有人機界面的PLC系統。

2、設備優點

1、托盤定位準確，托盤和陽極拖車進站均有準確可靠地定位機構，使托盤能夠準確的進入陽極拖車或行走小車中。

2、導桿組上線成功率高，設備裝有導桿扶正和鐘罩定位機構，能夠使導桿與鐘罩準確對位，并有效的避免裝站過程中出現鐘罩歪斜、鐘罩升起等現象的發生，從而提高上線成功率。

3、托盤翻轉角度達到120度，能夠使托盤中的物料完全倒出。

4、整機采用機械機構與電動驅動完成，故障率低、維護方便。

我公司設計的裝卸站有兩種形式：電動式和液壓式，根據客戶的需求設計。

裝卸站

裝卸站是一套大型的陽極組上下線設備，其功能是將裝在陽極托盤內的殘極導桿組上線，將成品陽極下線，并使裝卸站實現自動化生產。

電動式裝卸站

液壓式裝卸站

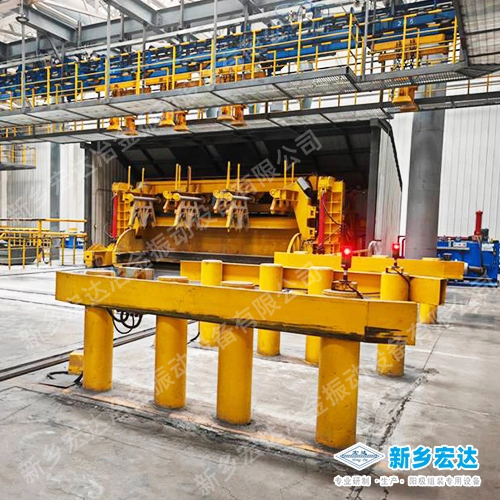

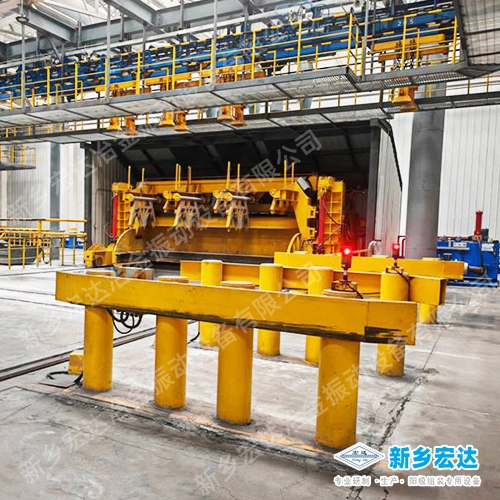

電動式裝卸站

裝卸站主要由裝站工位、托盤傾翻工位、托盤轉運工位、卸站工位組成。設備采用地面小車軌道式、陽極拖車能夠直接進站，減少叉車轉運過程；裝站工位與卸站工位之間采用托盤轉運小車轉運陽極托盤，減少叉車轉運；整機采用機械機構與電動驅動完成，故障率低、維護方便。電動式裝卸站可以分為雙工位雙地面小車，也可以設計為雙工位單地面小車，根據客戶的需求和現場情況定制。

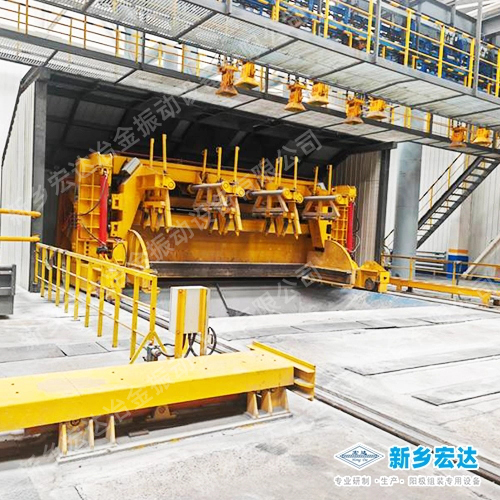

裝站工位

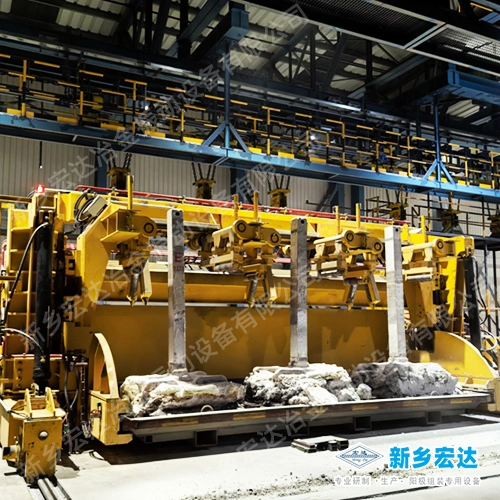

卸站工位

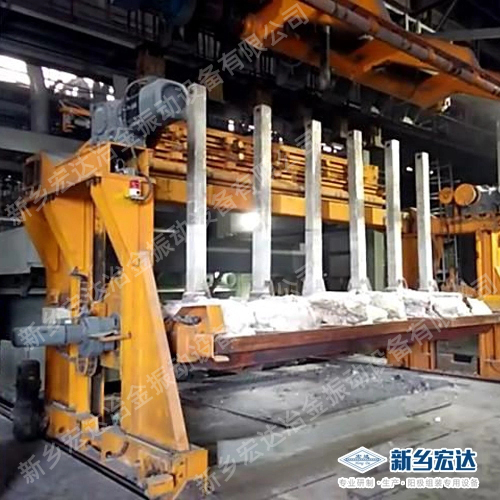

液壓式裝卸站

液壓式裝卸站設計為一臺地面軌道移動車，陽極拖車能夠直接進站，減少叉車轉運過程，實現每個托盤殘極自動上線和陽極下線，以及傾翻陽極托盤，清空電解質覆蓋料，整個動作由液壓驅動完成。

行走小車

托盤對位裝置

陽極拖車索引機構
